PZT压电陶瓷是一种关键的机电功能材料，其性能可通过掺杂改性进行精确调控。软性掺杂（如La、Nb）通过引入铅空位来增强电畴活动性，从而显著提高压电系数（d₃₃）和介电常数（εᵣ），适用于需要高灵敏度的传感器和驱动器。硬性掺杂（如Mn、Fe）则通过形成氧空位缺陷偶极子来”钉扎”电畴壁，稳定电畴结构，从而大幅提高机械品质因数（Qₘ）并降低介电损耗（tanδ），是大功率、高可靠性应用（如超声换能器和压电风扇）的理想选择。复合掺杂策略通过结合软硬掺杂的优点，可在高压电性能和高稳定性之间取得平衡，满足特定应用的复杂需求。
1. PZT压电陶瓷基础理论与性能
1.1 压电效应与物理机理
1.2 主要性能参数与机理
1.3 制备方法与工艺流程
工艺流程概览
2. PZT压电陶瓷的掺杂改性
2.1 掺杂改性的基本原理
掺杂改性是调控和优化PZT压电陶瓷性能的核心手段，通过在PZT基体中引入微量的外来元素，可以显著改变其晶体结构、电畴动力学行为以及宏观电学和压电性能。根据掺杂元素对性能影响的不同，通常将其分为”软性掺杂”和”硬性掺杂”两大类。
[625]
A位与B位掺杂
在钙钛矿结构中，掺杂离子可以取代A位的Pb²⁺离子（A位掺杂），也可以取代B位的Zr⁴⁺或Ti⁴⁺离子（B位掺杂）。A位掺杂通常采用碱土金属离子或稀土离子，B位掺杂主要采用过渡金属离子。
电荷平衡机制
掺杂离子的取代行为会引发电荷不平衡，为了维持晶体的电中性，会产生相应的晶格空位或改变其他离子的价态。这些缺陷深刻影响铁电畴的成核、生长和运动。
2.2 软性掺杂（Donor Doping）
作用机理：增强电畴活动性
当高价态的施主离子（如Nb⁵⁺）取代B位的Ti⁴⁺离子时，由于电荷不平衡，晶格中会产生带负电的铅空位（VPb”）来补偿。这些铅空位随机分布在晶格中，破坏了晶格的周期性势场，增加了局域结构的异质性。
[625]
这种结构上的无序化使得电畴壁的”钉扎”点密度降低，畴壁更容易从一个稳定位置”跳跃”到另一个位置，从而增强了电畴的活动性。
镧 (La)
A位掺杂，取代Pb²⁺，产生铅空位
铌 (Nb)
B位掺杂，取代Ti⁴⁺，经典软性掺杂剂
锑 (Sb)
B位掺杂，作用机理与Nb类似
性能影响分析
显著提升
- • 压电系数 d₃₃ (500-800 pC/N)
- • 机电耦合系数 kₚ
- • 介电常数 εᵣ
负面影响
- • 介电损耗 tanδ 增加
- • 机械品质因数 Qₘ 降低
- • 居里温度 Tc 轻微下降
2.3 硬性掺杂（Acceptor Doping）
作用机理：稳定电畴结构
当低价态的受主离子（如Mn³⁺）取代B位的高价态离子（Ti⁴⁺）时，为了维持晶体的电中性，会产生带正电的氧空位（VO••）。在PZT的铁电相中，这些带正电的氧空位会迁移到电畴壁附近，并与电畴的极化方向对齐，形成”缺陷偶极子”。
[625]
这些缺陷偶极子对电畴壁产生强烈的”钉扎”作用，如同用钉子将电畴壁固定在特定位置，从而稳定电畴结构，降低能量损耗。
锰 (Mn)
应用最广泛的硬性掺杂元素
铁 (Fe)
常见的B位受主掺杂剂
钴 (Co)
有效的硬性掺杂元素
铬 (Cr)
双重特性掺杂剂
性能影响分析
显著提升
- • 机械品质因数 Qₘ (1000-1200)
- • 稳定性与可靠性
- • 功率处理能力
显著降低
- • 介电损耗 tanδ (可降至0.4%)
- • 机械损耗
- • 发热量
注意：硬性掺杂会牺牲部分压电活性，d₃₃值通常降低到220-320 pC/N
2.4 复合掺杂与协同效应
单一的软性或硬性掺杂往往难以满足日益复杂的应用需求。复合掺杂技术通过同时引入两种或多种不同类型的掺杂元素，利用不同掺杂元素之间的协同效应，实现对材料性能的精细调控和多目标优化。
[623]
软硬掺杂结合策略
在材料体系中同时引入施主（软性）和受主（硬性）掺杂元素，通过精确控制相对含量，在增强电畴活动性和稳定电畴结构之间找到最佳平衡点。
多种元素共掺杂
通过同时掺杂三种或更多元素，实现性能互补与优化，对微观结构进行精细调控，构建更复杂的相界结构。
成功案例：PSN-PNN-PZT四元系
通过Sr掺杂并优化烧结工艺，获得了兼具高压电常数（d₃₃=686 pC/N）、高机电耦合系数（kₚ=0.664）和适中居里温度（213°C）的高性能材料。其在实际驱动电压下的应变量比传统P14材料提升了32.4%。
[176]
3. PZT压电陶瓷在散热风机与水泵中的应用

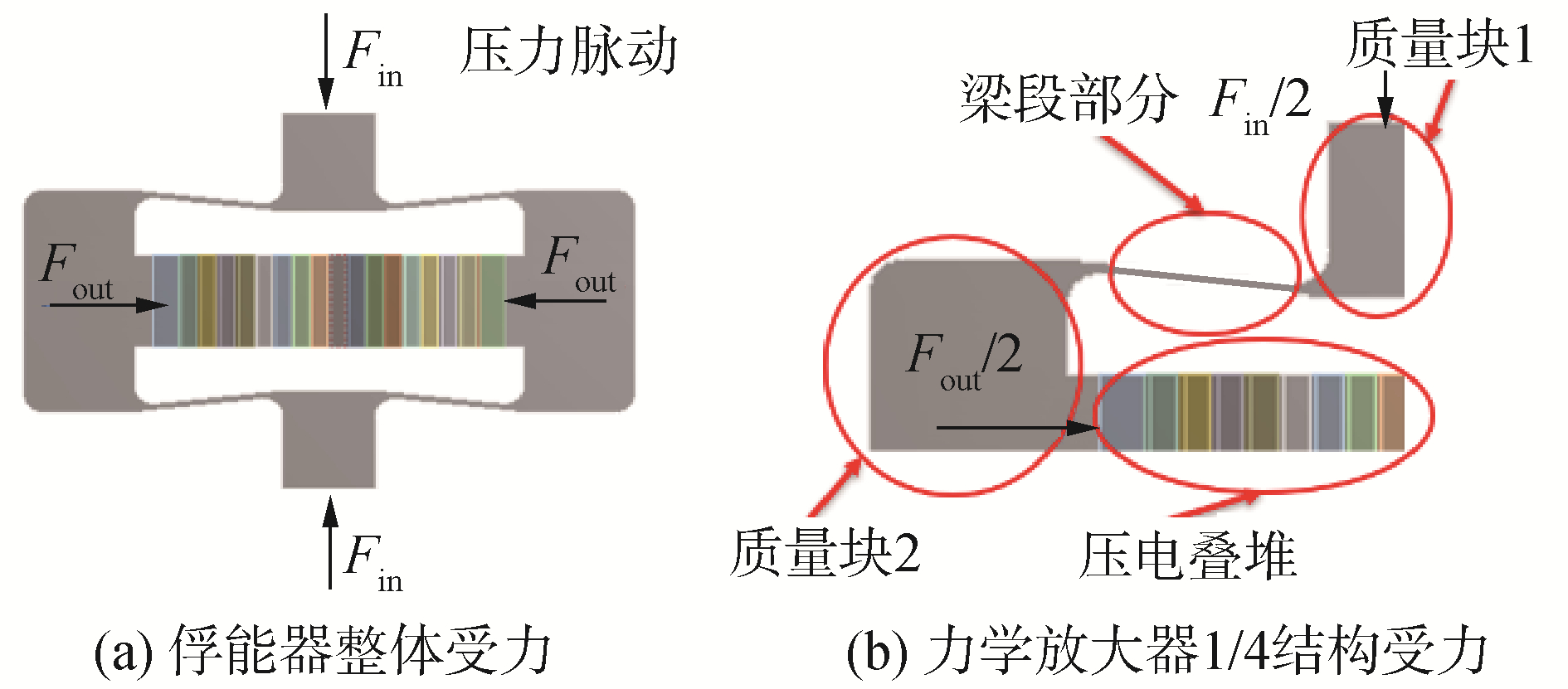

3.1 应用场景与工作原理
3.2 应用对陶瓷性能的具体要求
高驱动能力
需要高压电系数（d₃₃）和机电耦合系数（k），以确保在低驱动电压下产生足够的位移和输出力。
高可靠性
需要高机械品质因数（Qₘ）和低介电损耗（tanδ），以确保长期稳定工作，减少发热和疲劳失效。
优异稳定性
需要高居里温度（Tc）和良好的温度稳定性，以适应不同的工作环境温度。
性能要求综合表
| 性能参数 | 压电风扇要求 | 压电泵要求 | 优化策略 |
|---|---|---|---|
| 压电系数 d₃₃ (pC/N) | > 450 | > 500 | 软性掺杂为主 |
| 机械品质因数 Qₘ | > 600 | > 800 | 适量硬性掺杂 |
| 介电损耗 tanδ (%) | < 1.5 | < 1.0 | 硬性掺杂控制 |
| 居里温度 Tc (°C) | > 180 | > 200 | 组分优化 |
3.3 针对应用的掺杂元素选择与性能优化
成功案例分析：PSN-PNN-PZT四元系
该体系通过Sr掺杂并优化烧结工艺，成功实现了多项性能指标的同步提升，展现了复合掺杂的巨大潜力。
686 pC/N
0.664
213°C
3.4 掺杂元素提升性能的机理分析
La/Nb提升压电系数的机理
La³⁺和Nb⁵⁺作为施主掺杂，在晶格中引入多余的正电荷，通过形成带负电的铅空位（VPb”）来补偿。这些铅空位极大地削弱了电畴壁运动的能量势垒。
[93]
机理对比分析
| 掺杂类型 | 代表元素 | 取代位置 | 缺陷形成 | 作用机理 | 主要效果 |
|---|---|---|---|---|---|
| 软性掺杂 | La, Nb | A位/B位 | 铅空位 | 削弱晶格刚性 | 提升d₃₃, 增加损耗 |
| 硬性掺杂 | Mn, Fe | B位 | 氧空位 | 钉扎电畴壁 | 提升Qₘ, 降低损耗 |
| 复合掺杂 | La+Mn | 多位点 | 复合缺陷 | 协同优化 | 平衡性能 |
4. PZT压电陶瓷的量产方法与设备
4.1 量产工艺流程（日产1000片规模）
原料处理车间
粉体制备车间
烧结极化车间
测试分选车间
工艺流程详解
原料处理与配料
高纯度原料精确称量，通常过量5% PbO补偿挥发
粉体制备
行星球磨12-24小时，700-900°C预烧
成型工艺
自动压片机100-200 MPa压制，等静压处理
烧结工艺
1100-1300°C高温烧结，密闭坩埚铅气氛保护
极化处理
硅油浴中2-4 kV/mm电场极化，100-150°C
质量控制要点
原料质量控制
纯度≥99%，严格控制杂质含量
工艺参数监控
温度、压力、时间精确控制
在线检测系统
实时监测关键工艺参数
成品性能测试
100%性能检测，质量分选
4.2 主要量产设备
球磨机与喷雾干燥机
行星球磨机
高效混合与细磨，粒度分布均匀
喷雾干燥机
粉体干燥与造粒，流动性好
自动压片机与等静压机
自动压片机
高精度压制，密度均匀
等静压机
各向同性压制，密度更高
高温烧结炉
隧道窑
连续生产，温度均匀
箱式炉
批次生产，灵活调节
极化设备与测试仪
高压极化设备
精确电场控制，极化均匀
阻抗分析仪
全面性能测试，质量分选
设备配置建议（日产1000片规模）
| 设备类型 | 规格型号 | 数量 | 产能 | 备注 |
|---|---|---|---|---|
| 行星球磨机 | QM-5L | 4台 | 50kg/批次 | 24小时连续运行 |
| 喷雾干燥机 | SD-10 | 2台 | 100kg/小时 | 自动化控制 |
| 自动压片机 | AP-100T | 6台 | 200片/小时 | 精密液压系统 |
| 高温烧结炉 | TF-1200 | 3台 | 500片/炉 | 程序控温 |
| 极化设备 | PE-5KV | 4台 | 250片/批次 | 安全防护完善 |
